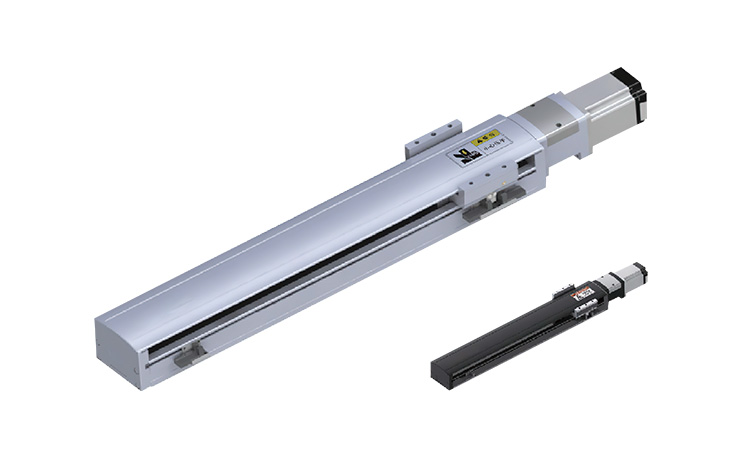

高低溫直線模組半密封內嵌
森遠達高低溫直線模組采用一體式滑座，可以提供高精度和穩定的運動。它們適用于高重復精度、重載、高負載和扭矩應用。
內容描述
————————
環境溫度-40度+80度
多種電機連接方式，可適應不同安裝空間
新增油盒設計，一次注油，一年免維護
使用滑座一體成型，高強度、高壽命，改善原始分體滑座穩定性差問題。
整體設計結構可承載110kg以上水平負載
滑座和本體都有銷釘孔定位，安裝簡單方便
全系列皆可外部注油，無需拆蓋
光電開關槽與本體設計成一體結構，無需額外購買光電開關槽
| 軌道內嵌半密封 | |||||||||
| 型號規格 | MS-BQS60 | MS-BQS80 | MS-BQS120 | ||||||
| 電機功率 | 100W | 200w(400w) | 400w | ||||||
| 電機轉速 | 3000 | 3000 | 3000 | ||||||
| 滾珠絲桿導程-螺距 | 5 | 10 | 5 | 10 | 20 | 5 | 10 | 20 | 32 |
| 最高速度 | 250 | 500 | 250 | 500 | 1000 | 250 | 500 | 100 | 1600 |
| 水平負載 | 30 | 20 | 50 | 40 | 20 | 110 | 88 | 40 | 30 |
| 垂直負載 | 10 | 8 | 20 | 15 | 6 | 33 | 30 | 10 | 8 |
| 額定推力 | 341 | 170 | 683 | 341 | 174 | 1388 | 694 | 347 | 218 |
| 行程范圍 | 50-800MM/50行程遞增 | 50-1050MM/50行程遞增 | 50-1250MM/50行程遞增 | ||||||
| 絲桿外經 | 16 | 16 | |||||||
| 重復位置精度 | C7(C) ±0.01 | ||||||||
| C5(P) ±0.006 | |||||||||
| 聯軸器 | 7x8 | 10x14 | 10x14 | ||||||
| 感應器 | EE-SX674(NPN) | ||||||||
| 夾持型半密封 | |||
| 型號規格 | MS-BQS6OLR | MS-BQS8OLR | MS-BQS120LR |
| 電機功率 | 100w | 200w(400w) | 400w |
| 電機轉速 | 3000 | 3000 | 3000 |
| 滾珠絲桿導程-螺距 | 4 | 5 | 5 |
| 最高速度 | 200 | 250 | 250 |
| 水平負載 | 30(雙滑座) | 50(雙滑座) | 110(雙滑座) |
| 垂直負載 | 15(雙滑座) | 25(雙滑座) | 55(雙滑座) |
| 額定推力 | 427 | 683 | 1388 |
| 行程范圍 | 25-325mm/25行程遞增 | 25-450mm/25行程遞增 | 25-500mm/25行程遞增 |
| 絲桿外經 | 12 | 16 | 16 |
| 重復位置精度 | C7(C) ±0.01 | ||
| 聯軸器 | 7x8 | 10x14 | 10x14 |
| 感應器 | EE-SX674(NPN) | ||
