高低溫直線模組歐規同步帶

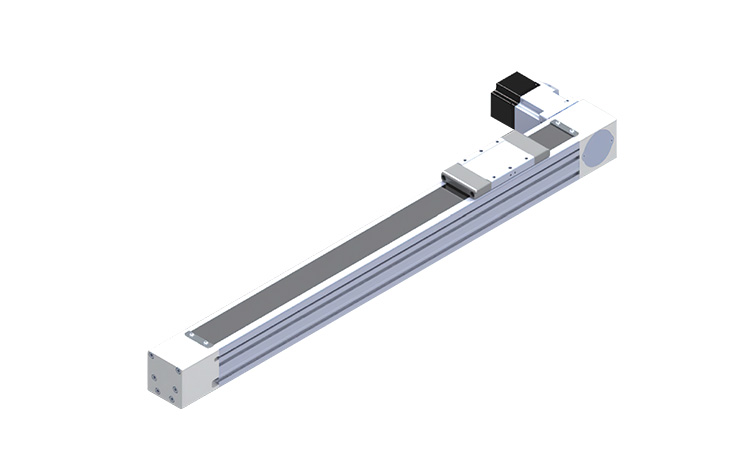

摩勒森MS-EB皮帶滑臺是一種能提供直線運動的機械結構，可臥式或者立式使用，也可以組合成特定的運動機構使用一—即自動化行業中通常稱為XY軸、XYZ軸等多軸向運動機構。
內容描述
————————
環境溫度-40度+80度
特殊滾輸支將鋼帶設計，減緩滑座與鋼帶摩擦造成的粉塵。
不用拆開，即可調整皮帶帶張力。
多方向馬連安裝位置可供選擇，讓機臺設計更有彈性。
| 同步帶驅動 | ||||||||||||
| 型號 | MS-EB60 | MS-EB60H | ||||||||||
| 電機轉速 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 最高速度 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | 500 | 1000 | 1500 | 1500 | 2500 | 3000 |
| 最大負載 | 22 | 14 | 10 | 8 | 6 | 5 | 22 | 14 | 10 | 8 | 6 | 5 |
| 重復位置精準度 | ±0.05 | |||||||||||
| *導程 | 60 | |||||||||||
| 額定推力 | 122 | |||||||||||
| 行程范圍 | 100-3000MM/50行程遞增 | |||||||||||
| 電機功率 | 400 | |||||||||||
| 皮帶寬度 | 200 | |||||||||||
| 導軌規格 | W15XH12 | |||||||||||
| 感應器 | EE-SX674(NPN) | |||||||||||
| 型號 | MS-EB80 | MS-EB80H | ||||||
| 電機功率 | 400w | 750w | 400w | 750w | ||||
| 行星減速機 | 5:1 | 10:1 | 5:1 | 10:1 | 5:1 | 10:1 | 5:1 | 10:1 |
| *導程 | 176/5 | 176/10 | 176/5 | 176/10 | 176/5 | 176/10 | 176/5 | 176/10 |
| 最高速度 | 1760 | 880 | 1760 | 880 | 1760 | 880 | 1760 | 880 |
| 最大負載水平 | 25 | 50 | 50 | 80 | 30 | 60 | 58 | 100 |
| 最大負載垂直 | 10 | 20 | 18 | 38 | 10 | 22 | 20 | 40 |
| 額定推力 | 208 | 416 | 385 | 770 | 208 | 416 | 385 | 770 |
| 行程范圍 | 100-5700MM/50行程遞增 | |||||||
| 重復位置精準度 | ±0.05 | |||||||
| 皮帶寬度 | 30(S8M) | |||||||
| 導軌規格 | W20XH15.5 | |||||||
| 感應器 | EE-SX674(NPN) | |||||||
