高低溫電動缸
摩勒森電動缸-40度+80度,是將伺服電機與滾珠絲杠一體化設計的模塊化產品。將伺服電機的旋轉運動轉化成直線運動，同時將伺服電機的：精確的轉速控制、精確的轉數控制和精確的扭矩控制轉變成電動缸的：精確的速度控制、精確的位置控制和精確的推力控制，是實現高精度直線運動控制的全新革命性產品。
內容描述
————————
高低溫電動缸：性能
對于精確移動、定位、設置和執行機構，MEC系列電動缸可以提供以下功能：
高等級的機械效率（可達90%）行程長度可達3000毫米
高推力/牽引力，可達350000牛頓單向重復定位精度±0.01毫米

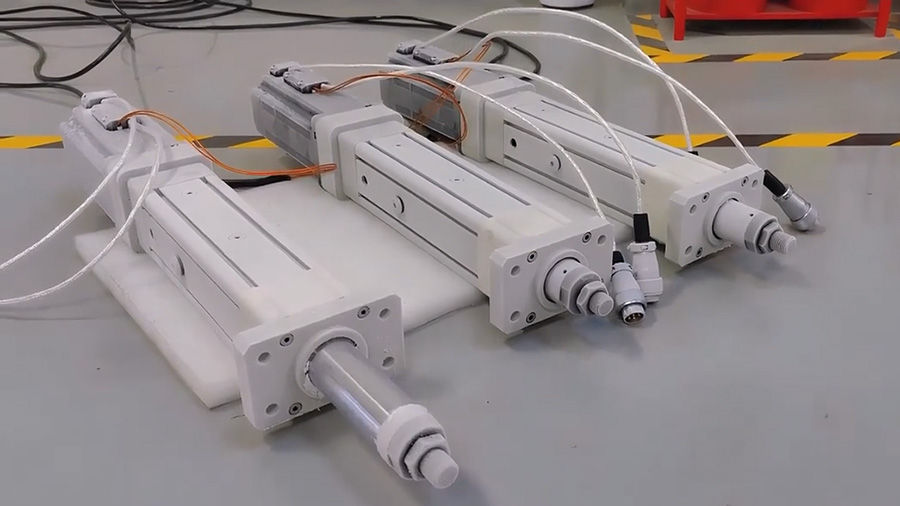

低溫-40度，高溫+80度
速度可達2米/秒
調速皮帶輪傳動（平行電機安裝），可以提供4種傳動比滾珠絲杠導程范圍4-50毫米/轉
6種不同的外形尺寸
可以是伺服電機傳動或步進電機傳動
IP66防護等級

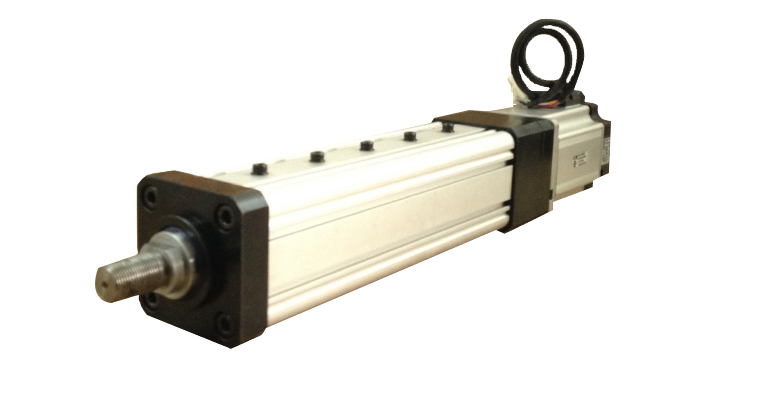

| 結構形式 | 串聯式（LQ） | 并聯式（P） |
| 示意圖 |  |  |

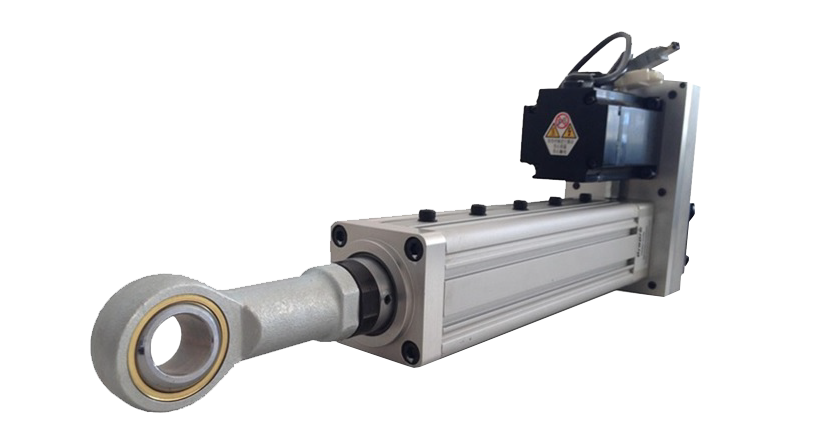

| 連接 | 串聯式電動缸的電機與電動缸直接安裝。 | 并聯式電動缸的電機通過高強度步帶與電動缸 體并列安裝。 |
| 優點 | 串聯式電動缸具有結構緊湊、慣量小、響應快、低噪音和長壽命等特點。伺服電機與電動缸的傳動絲桿直接相連接，使伺服電機的編碼器直接反饋電動缸移動活塞桿的位移量，減少了中間環節的慣量和間隙，提高了控制性和控制精度。伺服電機與電動缸整體相連，安裝容易、設定簡單、使用方便。 | 并聯式電動缸由于整體長度短，適用于 安裝位置比較小的場合。伺服電機與電動缸配合靈活，安裝容易、設定簡單、使用方便。 |
| 缺點 | 缺點是電動缸的總長較長。 | 缺點是由于采用同步帶傳動，增加了傳動環 節，結構復雜。電動缸的剛度較低，價格較高。 |
| 產品型號 | MEC048 | MEC061 | MEC075 | |||||||||
| 絲桿導程(MM) | 1 | 1.5 | 2 | 2.5 | 4 | 5 | 10 | 16 | 5 | 10 | 20 | 25 |
| 額定推力(KN) | 0.5 | 0.75 | 1 | 1 | 2 | 5 | 7 | 2 | 8 | 13 | 6 | 10 |
| 最大推力(KN) | 1 | 2 | 3 | 3 | 4 | 9 | 11 | 5 | 20 | 20 | 15 | 20 |
| 額定速度(MM/S) | 50 | 75 | 100 | 125 | 200 | 250 | 500 | 800 | 250 | 500 | 1000 | 1250 |
| 最大速度(MM) | 83 | 125 | 165 | 208 | 300 | 375 | 750 | 1200 | 330 | 660 | 1330 | 1660 |
| 最大行程(MM) | 300 | 800 | 1200 | |||||||||
| 同步輪減速比 | 1:1/2:1 | |||||||||||
| 內部防轉機構 | 有/無 | |||||||||||
| 安裝方式 | 前法蘭 | |||||||||||
| 后法蘭 | ||||||||||||
| 耳軸 | ||||||||||||
| 側面安裝 | ||||||||||||
| 尾鉸 | ||||||||||||
| 活塞桿端連接方式 | 為螺紋 | |||||||||||
| 內螺紋 | ||||||||||||
| 桿端球頭 | ||||||||||||
| U型鉸鏈 | ||||||||||||
| 絲桿額定動負載 | 0.8 | 1.1 | 1.7 | 2.5 | 10 | 10 | 7 | 15 | 25 | 11 | 28 | 20 |
| 300MM導程累計誤差(MM) | 0.018 | |||||||||||
| 重復定位精度(MM) | 0.01 | |||||||||||
| 軸向間隙(MM) | 0.01 | |||||||||||
| 防護等級 | IP65 | |||||||||||
| 限位開關 | 有/ 無 | |||||||||||
| 直線式缸體基本重量(KG) | 1.5 | 1.5 | 1.6 | 1.8 | 2.5 | 2.5 | 2.6 | 3 | 3.5 | 3.8 | 3.5 | 6 |
| 折返式基本缸體重量(KG) | 2.5 | 2.5 | 2.8 | 3 | 3.5 | 3.5 | 3.6 | 4 | 5 | 5.3 | 10.2 | 10 |
| 每100MM行程重量(KG) | 0.4 | 0.8 | 1.2 | |||||||||
| 產品型號 | MEC093 | MEC134 | MEC200 | MEC254 | |||||||||||
| 絲桿導程(MM) | 5 | 10 | 16 | 32 | 5 | 10 | 20 | 50 | 6 | 10 | 20 | 40 | 10 | 20 | 40 |
| 額定推力(KN) | 10 | 30 | 30 | 15 | 20 | 60 | 60 | 30 | 30 | 100 | 150 | 150 | 200 | 350 | 500 |
| 最大推力(KN) | 30 | 50 | 50 | 45 | 45 | 100 | 100 | 60 | 60 | 200 | 200 | 200 | 400 | 500 | 500 |
| 額定速度(MM/S) | 250 | 500 | 800 | 1660 | 125 | 250 | 500 | 1250 | 120 | 200 | 400 | 800 | 130 | 260 | 530 |
| 最大速度(MM) | 290 | 580 | 930 | 1860 | 160 | 330 | 660 | 1660 | 150 | 250 | 500 | 1000 | 165 | 330 | 600 |
| 最大行程(MM) | 1800 | 2000 | 2500 | 3000 | |||||||||||
| 同步輪減速比 | 1:1/2:1 | ||||||||||||||
| 內部防轉機構 | 有/無 | ||||||||||||||
| 安裝方式 | 前法蘭 | ||||||||||||||
| 后法蘭 | |||||||||||||||
| 耳軸 | |||||||||||||||
| 側面安裝 | |||||||||||||||
| 尾鉸 | |||||||||||||||
| 活塞桿端連接方式 | 為螺紋 | ||||||||||||||
| 內螺紋 | |||||||||||||||
| 桿端球頭 | |||||||||||||||
| U型鉸鏈 | |||||||||||||||
| 絲桿額定動負載 | 20 | 57 | 45 | 42 | 41 | 110 | 110 | 32.5 | 44.5 | 150 | 456 | 460 | 320 | 610 | 610 |
| 300MM導程累計誤差(MM) | 0.018 | ||||||||||||||
| 重復定位精度(MM) | 0.01 | ||||||||||||||
| 軸向間隙(MM) | 0.01 | ||||||||||||||
| 防護等級 | IP65 | ||||||||||||||
| 限位開關 | 有/ 無 | ||||||||||||||
| 直線式缸體基本重量(KG) | 6 | 6.5 | 6 | 6.6 | 12 | 14 | 15 | 17 | 25 | 27 | 27 | 30 | 40 | 45 | 45 |
| 折返式基本缸體重量(KG) | 10.2 | 10 | 10 | 10.6 | 27 | 29 | 30 | 32 | 50 | 52 | 52 | 55 | 70 | 75 | 75 |
| 每100MM行程重量(KG) | 2 | 5 | 13 | 17 | |||||||||||
