伺服驅動基礎

“我們?yōu)檫\動控制系統設計和制造伺服驅動器。”

這是當有人問“摩森機電有什么作用？”時我們可能會給出的答案。

對于某些人來說，這就是他們需要知道全部。對于其他人來說，它可能會提出更多的問題而不是答案。我們必須記住，并不是每個人都有運動控制、電子學、甚至科學和工程方面的背景。

因此，我們將在不同的技術水平上復習伺服驅動器的基礎知識，以便任何人和每個人都能對我們的工作有所了解。只要你覺得舒服，你就可以停下來。

向 5 歲兒童解釋伺服驅動器基礎知識

伺服驅動器就像小型計算機一樣，可以將電能輸送給電機，使它們旋轉一圈又一圈。

向 12 歲的孩子解釋伺服驅動器基礎知識

跟蹤到現在？我希望如此。讓我們更詳細一點。

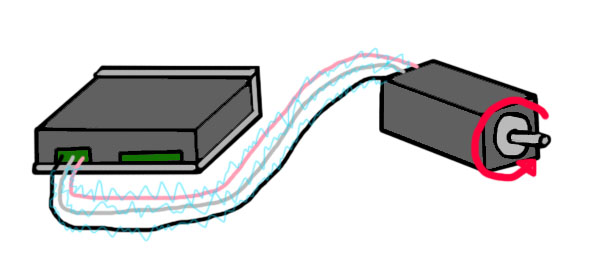

伺服驅動器是由電路板、微芯片、電線和連接器制成的電子設備。它們連接到電動機以控制電動機的旋轉。它們可以使電機隨時加速、減速、停止，甚至倒退。

他們通過控制和引導電流通過電機的電線來實現這一點。如果沒有伺服驅動器，電機可能會不受控制地旋轉或根本不旋轉。

一些伺服驅動器控制小型電機，例如機器人手臂的肘關節。其他伺服驅動器控制大型電機，如重型機械或電動汽車的車輪。更強大的電機需要更強大的伺服驅動器

向高中物理學生解釋伺服驅動器基礎知識

希望你們?nèi)匀缓臀覀冊谝黄穑@里開始變得更加技術化。

伺服驅動器如何工作以及使電機旋轉的原因是什么？

驅動電機

電機是如何旋轉的？

電動機有兩個主要部分：一個旋轉并連接到軸上的轉子，以及一個保持靜止并連接到框架上的定子。其中一個組件具有普通磁鐵，另一個具有繞組或“電磁鐵”，可以通過使電流通過它們來打開。

通過連續打開和關閉不同的繞組，可以獲得旋轉的磁效應。這會推動常規磁鐵并導致轉子旋轉。

有刷電機的繞組在轉子中，磁鐵在定子中，而無刷電機的繞組在定子中，磁鐵在轉子中。

無論哪種方式，通過繞組的電流量控制扭矩量（轉動的力度），而電壓控制電機的速度（轉動的速度）。通過調節提供的電流和電壓，伺服驅動器控制電機軸的扭矩、速度和位置。

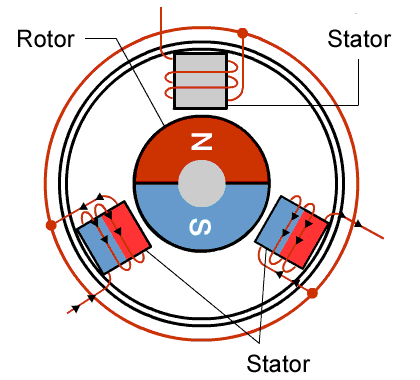

在無刷電機中，定子中的電磁鐵通過通電和斷電來旋轉磁性轉子。

命令與控制

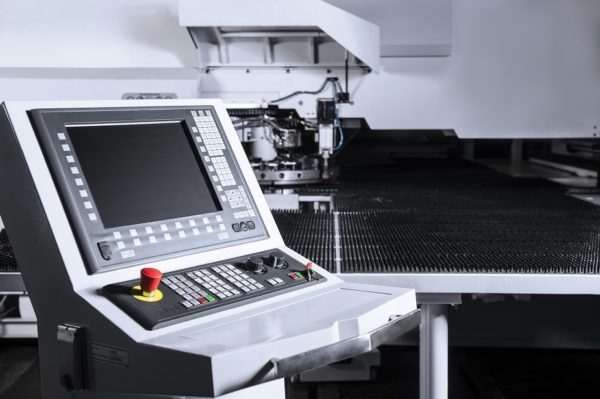

但是你如何告訴伺服驅動器要達到什么扭矩、速度和位置呢？簡單的。您只需使用一個控制器，它可以像表盤一樣簡單，也可以像計算機一樣復雜。

控制器向伺服驅動器的命令輸入發送一個信號（一個小但特定的電壓脈沖）。然后，伺服驅動器實質上將信號放大到電機所需的電流或電壓。

伺服驅動電源

插入墻上插座的電源示例。

當然，能量守恒定律告訴我們，能量不可能憑空產生。

那么這種放大的力量從何而來呢？

伺服驅動器連接到某種提供恒定電壓的電源單元（電池或插入設備）。然后，伺服驅動器采用該電源電壓并根據命令信號在必要時向電機供電。

反饋

如果您一直在跟蹤，到目前為止，我們已經討論了伺服驅動器連接到的 3 個主要組件：電機繞組、控制器和電源。但是伺服驅動器所連接的第 4 個元素使它們?nèi)绱擞行В弘姍C反饋裝置。

作為人類，我們一直在使用反饋設備。我們汽車上的速度計會告訴我們行駛的速度，以便我們知道是加速還是減速。烹飪溫度計讓我們知道肉快熟了。壓力表可以讓我們知道自行車輪胎何時需要更多或更少的空氣。客戶反饋調查告訴公司他們需要做出調整的地方。反饋使采取糾正措施變得容易得多。

大多數伺服電機都配備了某種反饋設備，例如編碼器，可以直接連接到伺服驅動器。

有一個反饋回路允許伺服驅動器對它發送到電機的電流和電壓進行實時校正。這可確保電機以所需扭矩、所需速度旋轉并到達所需位置，而不受干擾的影響。

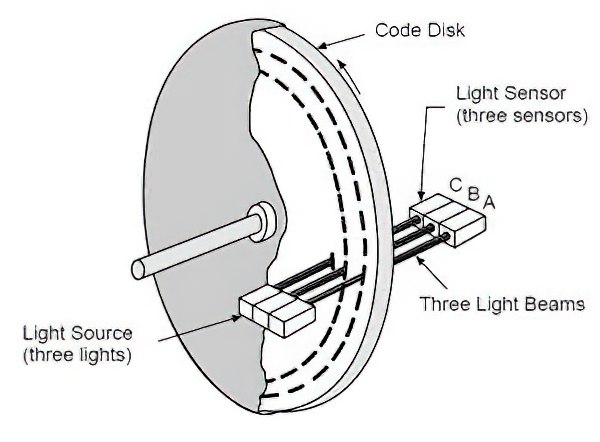

增量編碼器反饋裝置

增量編碼器是電機中常用的反饋裝置，用于跟蹤旋轉運動。

例如，假設外力開始作用在電機軸上，導致其從所需速度減速。來自電機的反饋信號指示真實的電機速度。然后，伺服驅動器會將真實速度與目標速度進行比較，并增加提供給電機的功率以進行補償，直到達到正確的速度。

這類似于您在汽車中使用巡航控制并開始上山。在不接觸任何東西的情況下，您的車載電腦會進行所有必要的更改，以使您的汽車在傾斜時保持相同的速度。在伺服驅動器中，這一切發生的速度比人類感知的要快，每秒進行數千次調整。作為人類，我們一直在使用反饋設備。我們汽車上的速度計會告訴我們行駛的速度，以便我們知道是加速還是減速。烹飪溫度計讓我們知道肉快熟了。壓力表可以讓我們知道自行車輪胎何時需要更多或更少的空氣。客戶反饋調查告訴公司他們需要做出調整的地方。反饋使采取糾正措施變得容易得多。

大多數伺服電機都配備了某種反饋設備，例如編碼器，可以直接連接到伺服驅動器。

有一個反饋回路允許伺服驅動器對它發送到電機的電流和電壓進行實時校正。這可確保電機以所需扭矩、所需速度旋轉并到達所需位置，而不受干擾的影響。

例如，假設外力開始作用在電機軸上，導致其從所需速度減速。來自電機的反饋信號指示真實的電機速度。然后，伺服驅動器會將真實速度與目標速度進行比較，并增加提供給電機的功率以進行補償，直到達到正確的速度。

這類似于您在汽車中使用巡航控制并開始上山。在不接觸任何東西的情況下，您的車載電腦會進行所有必要的更改，以使您的汽車在傾斜時保持相同的速度。在伺服驅動器中，這一切發生的速度比人類感知的要快，每秒進行數千次調整。

增量編碼器是電機中常用的反饋裝置，用于跟蹤旋轉運動。
