自動導引車 (AGV) 或自主導引車執行貨物和商品運輸任務。這種運輸對車輛的要求很高。惡劣的環境條件、電池系統的效率、可變負載、上坡和下坡以及與人的互動是這些車輛面臨的一些挑戰。計算機控制和基于輪子的 AGV 在沒有車載操作員或司機的情況下沿著設施的地板行駛。它們的運動由軟件和基于傳感器的引導系統的組合來引導。對于此類系統，有效的運動控制對于車輛的成功運行至關重要。當全球領先的 AGV 和物料流系統供應商想要升級其最新的 AGV 型號時.

閱讀此案例研究以了解如何：

• 當系統需要在不同負載重量之間切換時，強大的高密度 Gold 伺服驅動器可實現運動控制。

• 緊湊型設備適合苛刻的空間要求。

• 森遠達的解決方案解決了一個長期存在的導致系統關閉的問題。

• 森遠達先進的龍門架解決方案可確保驅動器在 PWM 級別上平穩同步。

機器要求

目標車輛設計用于將零件從庫存/倉庫運送到小型卡車的裝配線，負載重量從 100 公斤到 1.2 噸不等。車輛以 3 班倒運行，必須確保將貨物安全運輸?shù)窖b配線。

客戶現有的 AGV 遇到了嚴重的效率和停機困難，因為不同的負載和速度導致提升系統的輪轂之間未對準，從而導致運動控制器關閉系統。由于存在這些問題，該公司決定重新設計這些 AGV 上的升降臺。考慮到輪轂系統的緊湊設計，升級系統是一項挑戰。新設計需要減少布線、對限位開關的 I/O 支持，以及每個驅動器在 48 VDC 時大約 30 A RMS 的高功率密度。

運動控制解決方案包括：

Gold Solo 推特驅動器

 升降系統是一個剪式輪轂系統，由兩個獨立的永磁同步 (PMSM/BLDC) 電機組成，帶有齒輪箱和絕對編碼器，驅動非線性主軸。兩個獨立的系統都是機械的，由托盤托架連接，主軸提升輪轂。

由于升降臺的雙剪刀要同步運行以保持臺板始終處于水平位置，因此Elmo的內置龍門架功能已被建議給客戶作為正確的解決方案。龍門解決方案不僅顯著提高了升降臺在雙剪刀同步、定位的穩定性和準確性方面的性能，而且由于兩個電機的同步，大大減少了 CANopen 主站端的控制工作現在由Gold Solo Twitter執行，CANopen主站只需指揮一臺Gold Solo Twitter，充當龍門主站。

兩個Gold Solo Twitter伺服驅動器，一個配置為主，一個配置為從屬，安裝在緊湊型輪轂上以控制電機。通信是通過內部通信接口完成的，不會使現場總線系統過載。Elmo 在電機 PWM 級別使用盡可能高的同步。龍門系統目標位置和中心的控制精度為1個編碼器增量（1個計數）。該龍門架功能已集成在 ELMO 驅動器中，因此不需要任何復雜的編程。龍門模式和同步不會影響額外流量的總線帶寬。通過 ELMO 強大的 Application Studio EASII可以簡單快速地進行配置。

在 AGV 的仿真過程中，Elmo 能夠演示和測試其具有兩個驅動器的龍門解決方案、兩個驅動器的平穩并行運行以及系統中的偏差。Elmo 的EASII軟件可以快速輕松地設置驅動器，并向客戶展示系統所有可能的故障。Elmo 還幫助軟件團隊設置了從主站到伺服驅動器的CAN 連接。

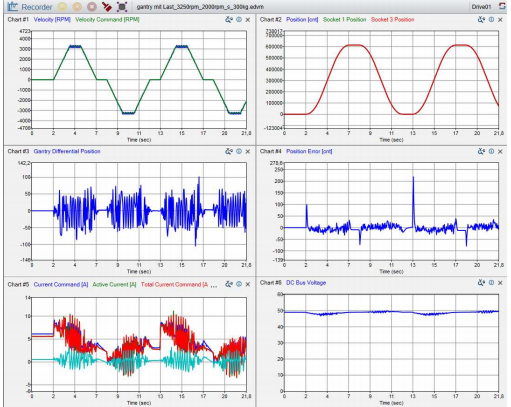

負載 300 kg、電機速度 3250 rpm、加速/減速 3000 rpm/s 下的性能

為了進一步減少空間要求，Elmo 的工程團隊提出更換編碼器，并幫助客戶為多編碼器接口選擇合適的合作伙伴。Elmo 建議在電機背面安裝一個絕對系統以進行換向和定位，而不是在每個電機上安裝一個增量編碼器加上一個在輪轂上拉線的絕對系統，這樣可以節省成本。

結果

門戶解決方案可以以更節省空間、分散和減少布線工作的方式實施，無需大量支出和轉換工作。Elmo Motion Control 通過在 PWM 級別同步驅動器提供了一種經濟高效且快速的解決方案，該解決方案工作可靠并且可以快速投入運行。在 AGV 中集成 Elmo 一流的高性能伺服驅動器，大大提高了車輛的操作性能。由于Elmo驅動最先進的伺服控制技術和獨特的內置龍門架功能，Elmo能夠為客戶提供最優解決方案，在最短的時間內解決他們的緊迫問題。
